1.NMT技术概述

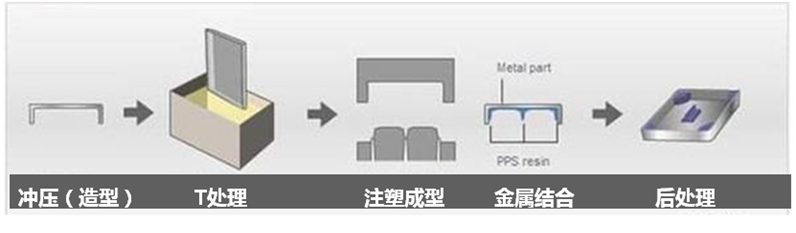

NMT(Nano Molding Technology)纳米成型技术是通过注射成型将金属与塑料一体化新技术，通过这项技术的建立实现了坚硬的树脂部件与密封材料，封装材料的一体化成型，实现零部件轻量化。
2.NMT技术优势
■ 不同于传统的金属与塑料结合，NMT技术是金属与塑料在纳米层级的结合，具有更高的结合力，同时满足阳极处理的耐酸碱要求。
■ NMT技术在产品设计上使产品有金属的强度外观质感，又有塑料的易塑性，可以让产品朝更轻薄微型的方向发展。
■ NMT技术在制造上大大简化了制程工序，提高了生产效率。
■ 由于NMT是安全和可回收的技术，对环境影响小。
3.NMT的应用
■ NMT工艺在产品设计上超越了镁合金和铝合金压铸产品，具有非常强的可塑性与粘结力。

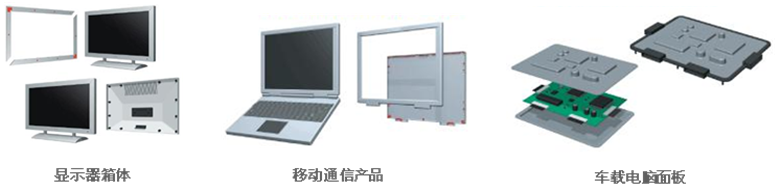

■ NMT工艺可以拓展到一个广阔的领域，数码相机、个人计算机以及移动通信电子产品等。
4.中塑NMT材料
中塑NMT材料可以与铝材到镁、铜、不锈钢、钛、铁、紫铜多种金属进行粘结，材料耐酸、碱性能好，可做阳极处理，高温喷涂、无析出、塑胶结构无脱落，可使用的材料主要有PBT、PPS。

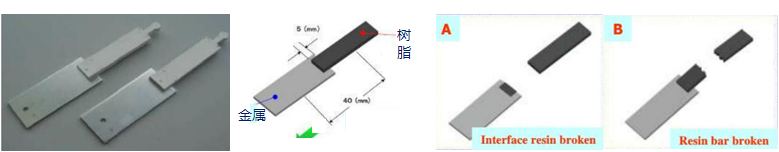

标准测试样条: 铝: A5052 树脂: PBT, PPS
拉伸强度测试
|
金属 |
树脂 |
拉伸强度（MPa) |
断裂类型 |
|
铝 |
PPS |
30 |
A |
|
铝 |
PBT |
28 |
A |
可靠性测试
|
1.高温高湿试验：90℃，85%R.H.，实验时间100小时 |
|
|
PBT-铝结合强度(MPa) |
21 |
|
PPS-铝结合强度(MPa) |
24 |
|
2.高低温冷热循环试验：(-30℃×30min→RT5min→90℃×30min→RT5min)×200 |
|
|
PBT-铝结合强度(MPa) |
22 |
|
PPS-铝结合强度(MPa) |
26 |
中塑NMT材料应用案例
PBT系列：BT200-NM03应用案例
手机外壳
工艺：注塑、阳极处理
要求：无析出、无脱落
嵌件后可进行表面处理
铝合金阳极氧化
拉丝+喷涂
高温烤漆
电镀
抛光
PPS系列：HPA-NM03应用案例
手机外壳
工艺：注塑、阳极处理
金属接合替代焊接优点：
(注塑凸台和肋板代替铝合金压铸产品)
缩短接合周期
3D形状易接合
有利于进行处理
降低产品的自重
